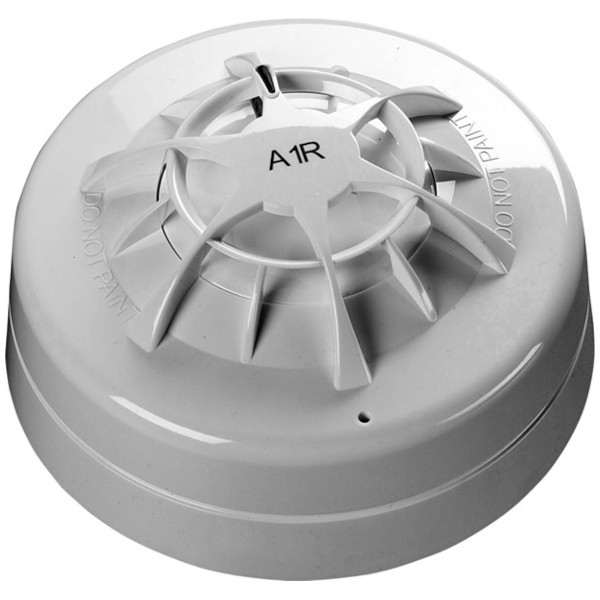

Beschreibung - Protronic Thermodifferentialmelder / Art.-Nr. 1203000004 / Apollo Orbis HT-11001
Sie bekommen einen Thermodifferentialmelder Apollo Orbis HT-11001 ohne Montagesockel.
Dieser Orbis-Wärmemelder überwacht die Temperatur durch Verwendung eines einzelnen Thermistors, welcher einen Spannungsausgang proportional zur Außentemperatur vorsieht.
technische Daten:
Versorgungsspannung: 8,5 bis 33 VDC
Verdrahtung: Zweileiter, polaritätsabhängig
max. Polaritätsumkehr: 20 ms
Einschaltphase: 20 sek.
Min. Spannung "Rauchmelder aktiv": 6 V
Einschaltstromspitze bei 24 V: 120 µA
Durchschnittll. Ruhestrom bei 24 V: 65 µA
Stromaufnahme bei Alarm:
- 20 mA bei 12 V
- 40 mA bei 24 V
Alarmlast: 600 Ω
Haltespannung: 5 V bis 33 V
Haltestrom: 8 mA
Spannung Alarm-LED: min. 5 V
Löschspannung Alarm: < 1 V
Löschzeit Alarm: 1 Sek.
Parallelausgang (-R): 1,2 kΩ negativer Versorgung
Wärmemelder kommen für Anwendungen zum Einsatz, für die Rauchmelder nicht geeignet sind. Wo immer möglich sollten Rauchmelder eingesetzt werden, denn die Erkennung von Rauch bietet eine frühere Warnung vor einem Brand als die Erkennung von Wärme. Wärmemelder sollten insbesondere dort eingesetzt werden, wo die Gefahr störender Täuschungsalarme durch Rauchmelder besteht.
Wärmedifferentialmelder der Orbis-Serie von Apollo
Die Orbis Serie stellt sieben Klassen von Wärmemeldern zur Verfügung, die sich für eine große Bandbreite an Betriebsbedingungen eignen, in denen Rauchmelder nicht geeignet sind. Die europäische Norm EN 54-5:2001 klassifiziert die Wärmemelder entsprechend der höchsten Umgebungstemperatur, in der diese ohne das Risiko von Falschalarmen eingesetzt werden können. Die Klassen sind mit den Buchstaben A bis G gekennzeichnet (Klasse A ist unterteilt in A1 und A2). Zusätzlich zur grundlegenden Einstufung können die Melder durch einen Zusatz gekennzeichnet werden, um zu zeigen, ob es sich um Thermodifferential- (Zusatz R) oder einen Thermomaximalmelder (Zusatz S) handelt.
Alle Wärmemelder der Orbis-Serie werden als Thermodifferential- oder als Thermomaximalmelder getestet. Sie sind als A1R, A1S, A2S, BR, BS, CR und CS klassifiziert und entsprechend markiert.
Dieses Modell besitzt die Klasse A1R und ist geeignet für diese Temperaturbereiche:
- eine Anwedungstemperatur von typisch 25 Grad und maximal 50 Grad
- statische Ansprechtemperatur von mindestens 54 Grad, typisch 57 Grad und maximal 65 Grad
